Central Detnov CCD-112: ficha técnica y guía de manejo Convencional · 12 zonas
■ Categoría: Centrales de detección ■ Revisado: octubre 2026 ■ Fuente: manual MI-404-m (2019-a) · «secc.» = sección del manual
En resumen
- Qué es: central convencional Detnov de 12 zonas (misma gama y manual que las de 2, 3, 4, 8 y 11), hasta 32 equipos por zona, dos salidas de sirena supervisadas, relés de alarma y avería y salidas de 24 V.
- Lo que más se usa: llave abierta y después SILENCIAR CENTRAL, SILENCIAR SIRENAS y RESET; la tecla de cada zona pone en prueba (1 pulsación), desconecta (2) y vuelve a conectar.
- Lo que más despista: sin llave no responde nada; SILENCIAR SIRENAS en reposo desconecta las sirenas; y una zona en prueba se saca con PRUEBA, no con otra pulsación de zona.
Central convencional de Detnov para instalaciones pequeñas y medianas, de la misma gama que los modelos de 2, 3, 4, 8 y 11 zonas: todos comparten manual, teclado y forma de manejo; solo cambia el número de zonas. Aquí todo se lee en los LEDs del frontal: dos por zona (alarma y avería) y un bloque de indicadores generales. El teclado solo responde con la llave abierta, y una misma tecla de zona sirve para probarla, anularla y volver a conectarla, según cuántas veces se pulse. Esta ficha explica el manual con los procedimientos habituales paso a paso. Cada apartado indica la sección del manual («secc.») de la que procede.
Especificaciones rápidas
⚠️ Para el titular: el cuadro de zonas es su documento
En una central convencional la central solo dice qué zona está en alarma, nunca qué detector. Si nadie sabe qué espacios cubre cada zona, una alarma real se convierte en una búsqueda por todo el edificio.
- El titular debe tener junto a la central el cuadro de zonas relleno y al día, y los planos de la instalación.
- Cada vez que se amplíe o reforme la instalación, hay que actualizar el cuadro de zonas.
Criterio A2J: el control de la instalación debe estar siempre en manos de su titular, nunca de un tercero.
Documentos de apoyo A2J
Elaborados por A2J para el titular de la instalación, para imprimir y colocar junto a la central. No sustituyen al manual del fabricante.
Documentación del fabricante
Manual del usuario de las centrales convencionales Detnov (MI-404-m, 2019-a): instalación, conexionado, puesta en marcha, uso y mantenimiento, en español, inglés, francés e italiano. Documentación original del fabricante, reproducida como servicio a los usuarios de estos equipos; esta ficha no la sustituye. Comprueba actualizaciones en la web del fabricante: www.detnov.com.

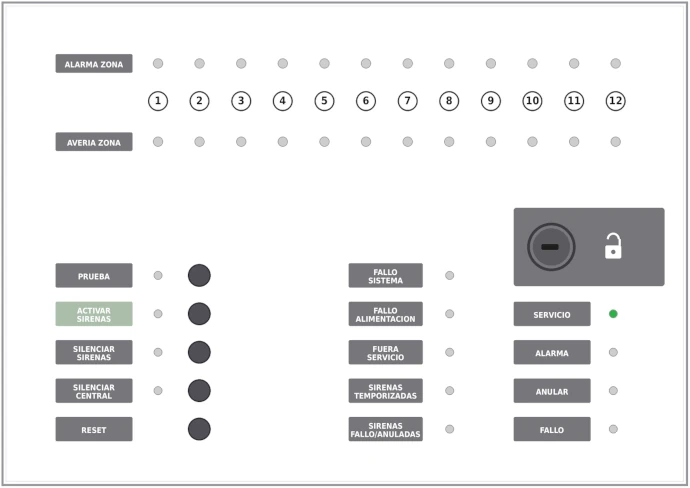

Manual del usuario MI-404-m · 2019-a (PDF)Teclas del frontal (secc. 6.3)Llave, una tecla por zona, PRUEBA, ACTIVAR SIRENAS, SILENCIAR SIRENAS, SILENCIAR CENTRAL y RESET. Ninguna responde con la llave cerrada.
Ninguna tecla responde con la llave cerrada. Los nombres son los serigrafiados en el frontal.
| Tecla | Qué hace |
|---|---|
| LLAVE | Cerrada: teclado inhibido. Abierta (candado abierto): las teclas tienen efecto (manual, secc. 6.3.7). El manual indica que las acciones en alarma se hacen con la llave en posición ON (manual, secc. 6.4.2). |
| 1 … 12 (teclas de zona) | 1.ª pulsación: zona en modo prueba. 2.ª pulsación: zona desconectada (anulada). Con la zona desconectada, una pulsación la conecta de nuevo (manual, secc. 6.3.1 y 6.4.4). |
| PRUEBA | Pulsada unos segundos: enciende fijos todos los indicadores y muestra de inmediato cualquier avería de alimentación. Con zonas en prueba: devuelve la central al estado de reposo (manual, secc. 6.3.2). |
| ACTIVAR SIRENAS | Activa las sirenas de inmediato, sin tener en cuenta el retardo configurado. Si las sirenas estaban desconectadas, las conecta (manual, secc. 6.3.3). |
| SILENCIAR SIRENAS | Con sirenas disparadas: las desactiva. Sin sirenas disparadas: las desconecta, con LED ANULAR y SIRENAS FALLO/ANULADAS fijos. Durante un retardo en curso: lo anula y las sirenas no llegan a sonar (manual, secc. 6.3.4 y 6.4.2). |
| SILENCIAR CENTRAL | Para el zumbador interno y enciende su LED. Si el zumbador se vuelve a activar, el LED se apaga (manual, secc. 6.3.5). |
| RESET | Devuelve el sistema al estado de reposo (manual, secc. 6.3.6). Corta 3 s la salida 24RES (manual, secc. 4.4.2). |
Qué significa cada indicador y qué mirar primero (secc. 6.1, 6.2)Dos LED por zona (rojo alarma, amarillo avería) y el bloque de indicadores generales. En reposo solo SERVICIO. La tercera columna es criterio de campo de A2J.
En reposo solo debe estar encendido el LED verde SERVICIO; con retardo de sirenas configurado, también SIRENAS TEMPORIZADAS (manual, secc. 6.4.1). La tercera columna es criterio de campo de A2J, no del manual.
| LED | Qué indica (manual) | Por dónde empezar (criterio A2J) |
|---|---|---|
| ALARMA ZONA · rojo (uno por zona) | Intermitente: alarma de uno o varios detectores. Fijo: alarma de un pulsador; los pulsadores tienen prioridad (secc. 6.1.1). | Fijo: busca el pulsador activado; hay que reponerlo antes del RESET. |
| AVERIA ZONA · amarillo (uno por zona) | Intermitente: zona en avería o en prueba. Fijo: zona desconectada (secc. 6.1.2). | Intermitente con PRUEBA apagado: avería de línea (4K7, corte, cruce). Con PRUEBA encendido: zona en prueba. |
| PRUEBA · amarillo | Alguna zona en modo prueba; parpadea junto al amarillo de la zona (secc. 6.1.3). | Se quedó de una verificación o alguien pulsó una tecla de zona una vez. Sal con PRUEBA. |
| ACTIVAR SIRENAS · amarillo | Intermitente: las sirenas se dispararán al terminar el retardo. Fijo: sirenas disparadas (secc. 6.1.4). | Intermitente: hay retardo configurado en los jumpers. |
| SILENCIAR SIRENAS · amarillo | Se pulsó silenciar sirenas tras dispararse (secc. 6.1.5). | — |
| SILENCIAR CENTRAL · amarillo | Zumbador interno parado con la tecla (secc. 6.1.6). | — |
| FALLO SISTEMA · amarillo | Situación crítica: el sistema no está operativo (secc. 6.1.7). | No se resuelve desde el frontal: diagnóstico de placa. |
| FALLO ALIMENTACION · amarillo | Parpadea con problema de red, baterías o sus fusibles (secc. 6.1.8). | Red, fusible de red 4 A T, fusible de batería 2 A F, tensión de baterías y cargador 27,6 V. |
| FUERA SERVICIO · amarillo | Sin red y baterías insuficientes (secc. 6.1.9). | La central no detecta nada: urgente. |
| SIRENAS TEMPORIZADAS · amarillo | Salidas de sirena con retardo configurado por jumpers (secc. 6.1.10). | Criterio A2J: sirenas sin retardo, jumper DELAY SND en 0MIN y este LED apagado. |
| SIRENAS FALLO/ANULADAS · amarillo | Intermitente: anomalía en líneas de sirenas. Fijo: sirenas anuladas (secc. 6.1.11). | Fijo sin avería: alguien pulsó SILENCIAR SIRENAS en reposo. ACTIVAR SIRENAS las conecta. |
| SERVICIO · verde | Equipo alimentado, por red o por baterías (secc. 6.1.12). | Apagado: red, fusibles y baterías antes que nada. |
| ALARMA · rojo | Alarma general. Intermitente: por detector. Fijo: por pulsador (secc. 6.1.13). | Mira qué ALARMA ZONA acompaña. |
| ANULAR · amarillo | Alguna zona o las sirenas desconectadas (secc. 6.1.14). | Mira qué AVERIA ZONA está fijo o si SIRENAS FALLO/ANULADAS está fijo. |
| FALLO · amarillo | Parpadea con cualquier avería; el origen lo dan los indicadores individuales (secc. 6.1.15). | Nunca te quedes en este LED: busca cuál otro lo acompaña. |
Zumbador (secc. 6.2): alarma, fijo · avería sin alarma, intermitente · fallo de sistema, fijo.
Llave y niveles de acceso (secc. 6.3.7)Sin llave solo se ven los LED; con la llave abierta, todas las teclas. La configuración avanzada se hace con software de PC.
| Nivel | Cómo se entra | Qué permite |
|---|---|---|
| Usuario | Llave cerrada. | Ver los LED y oír el zumbador. El teclado está inhibido. |
| Operación | Llave abierta (candado abierto). El manual pide hacer las acciones en alarma con la llave en ON (secc. 6.4.2). | Todas las teclas: silenciar, sirenas, prueba, anular y conectar zonas, RESET. |
| Instalador | Tapa abierta: jumpers (retardo DELAY SND) y software de PC con cable (secc. 9). | Retardo de sirenas, maniobras, confirmación de detectores, cortocircuito como alarma, entrada externa, receptora. |
No hay contraseña: la seguridad es la llave. Criterio A2J: la llave la custodia el responsable de la instalación, nunca puesta en la cerradura.

¿Tu central Detnov CCD-112 da avería y no localizas la causa?
Somos empresa mantenedora e instaladora habilitada. Medimos la línea de zona y las salidas de sirena, revisamos los fin de línea y, si la central no admite reparación, valoramos la sustitución y te decimos qué implica en tu instalación. Contáctanos:
Estados de la central: cómo se ve cada uno y qué se puede hacer (secc. 6.4)Reposo, alarma, avería, desconexión, prueba, fuera de servicio y fallo de sistema.
| Estado | Cómo se ve | Qué se puede hacer |
|---|---|---|
| Reposo (secc. 6.4.1) | Solo SERVICIO; SIRENAS TEMPORIZADAS si hay retardo. | — |
| Alarma (secc. 6.4.2) | ALARMA y ALARMA ZONA (intermitente detector / fijo pulsador) · zumbador continuo · relé de alarma · sirenas tras el retardo. | SILENCIAR CENTRAL · RESET (no recomendado hasta resolver la causa) · ACTIVAR SIRENAS anula el retardo · SILENCIAR SIRENAS las para o anula el retardo en curso. |
| Avería (secc. 6.4.3) | FALLO intermitente + el LED del tipo de avería (zona, alimentación, sirenas) · zumbador intermitente · relé de avería. | SILENCIAR CENTRAL · RESET. Las averías son autorrearmables: al resolverse dejan de indicarse. |
| Desconexión (secc. 6.4.4) | ANULAR fijo · AVERIA ZONA fijo en la zona anulada · SIRENAS FALLO/ANULADAS fijo si son las sirenas. | Tecla de zona para conectar · ACTIVAR SIRENAS para conectar sirenas. |
| Prueba (secc. 6.4.5) | PRUEBA y AVERIA ZONA de la zona en parpadeo. | Cada alarma provocada se muestra 3 s y la central se rearma sola. Salir con PRUEBA. |
| Fuera de servicio (secc. 6.4.6) | Sin red y baterías por debajo de 22 V · FALLO intermitente · FUERA SERVICIO fijo · zumbador fijo · relé de avería. No hay detección de alarmas ni averías. | Silenciar zumbador, recuperar la red o cambiar baterías por otras cargadas. |
| Fallo de sistema (secc. 6.4.7) | FALLO fijo · FUERA SERVICIO fijo · zumbador fijo · relé de avería. | Servicio técnico. |
Guía de aplicación: por dónde empezar según lo que ves
Entrada por síntoma, para el técnico y para el responsable de la instalación. Lo que no es texto del manual está marcado como criterio A2J.
Caso práctico: FALLO y AVERIA ZONA intermitentesLa avería más frecuente en una convencional: la línea de una zona. Se resuelve con el polímetro y el fin de línea de 4K7.
Paso 1 de 6Lee el frontal
FALLO intermitente y el amarillo de una zona intermitente. Abre la llave y pulsa SILENCIAR CENTRAL. Si PRUEBA también parpadea, no es avería: la zona está en prueba (sal con PRUEBA).
Paso 2 de 6Mide la línea en la regleta
Con la zona desconectada de la regleta, resistencia entre + y −: unos 4,7 kΩ es la línea bien cerrada; infinito, corte o falta la 4K7; casi 0 Ω, cruce.
Paso 3 de 6Línea abierta
recorre la zona hasta el último equipo y comprueba la 4K7; revisa bases (positivo en el contacto 1, negativo entra por el 4 y sale por el 3) y detectores fuera de su base o invertidos.
Paso 4 de 6Cruce o corto
divide la línea. Un pulsador sin su resistencia de 100 Ω da corto, no alarma (secc. 4.1.2, 10).
Paso 5 de 6Límites de la línea
máximo 44 Ω de bucle, 500 nF, 2 km y 32 equipos (secc. 11). Una zona larga al límite da averías intermitentes.
Paso 6 de 6Cierra
Reconecta, comprueba que la avería desaparece sola (son autorrearmables), RESET y anota la causa en el libro de registro.
Criterio A2J: la 4K7 de una zona en uso va en el último equipo, nunca en la regleta. Si alguien la dejó en bornes «para quitar la avería», la zona no supervisa su cableado.
Los 7 avisos más frecuentes en una CCD-112 y qué hacerLo que dice el cliente o se ve en el frontal → qué significa → qué hacer.
| Lo que se ve o dice el cliente | Qué significa | Qué hacer |
|---|---|---|
| «No hace caso a ninguna tecla» | Llave cerrada: teclado inhibido. | Abrir la llave. |
| SIRENAS FALLO/ANULADAS y ANULAR fijos | Alguien pulsó SILENCIAR SIRENAS en reposo: sirenas desconectadas. | ACTIVAR SIRENAS las conecta (procedimiento 7). |
| PRUEBA y un amarillo de zona parpadeando | Zona en prueba: alguien pulsó la tecla de zona una vez. | Pulsar PRUEBA. |
| Amarillo de zona fijo y ANULAR fijo | Zona desconectada: no detecta. | Una pulsación de su tecla la conecta (procedimiento 5). |
| FALLO y FALLO ALIMENTACION | Red, fusible de red 4 A T, batería, fusible 2 A F o cargador. | Revisar por ese orden; baterías por encima de 24 V y cargador a 27,6 V. |
| FUERA SERVICIO | Sin red y baterías por debajo de 22 V: no detecta nada. | Urgente: restablecer la red o poner baterías cargadas. |
| Rojo de zona fijo que vuelve tras RESET | Pulsador accionado sin reponer. | Localizar y reponer el pulsador, después RESET. |
Revisión trimestral con una CCD-112: 8 pasos en el orden del frontalLo que se mira y se prueba en cada revisión, encajado con el acta UNE 23580-2 y con el mantenimiento del manual (secc. 7).
Paso 1 de 8Antes de tocar
foto del frontal, lectura del libro de registro y del cuadro de zonas.
Paso 2 de 8Llave abierta
y prueba de indicadores: PRUEBA mantenida unos segundos (procedimiento 9). Muestra también la avería de alimentación de inmediato.
Paso 3 de 8Nada anulado ni en prueba
ANULAR, PRUEBA y SIRENAS FALLO/ANULADAS apagados.
Paso 4 de 8Sirenas desconectadas
si no deben sonar en las pruebas: SILENCIAR SIRENAS en reposo (procedimiento 7).
Paso 5 de 8Prueba de zona
una pulsación de la tecla de zona y probar sus equipos; cada alarma se muestra 3 s y se rearma sola (procedimiento 6). Al menos un equipo por zona cada trimestre; todos, una vez al año.
Paso 6 de 8Alimentación
tensión de baterías (por encima de 24 V), cargador 27,6 V, fusibles; el fabricante aconseja cambiarlas cada 4 años.
Paso 7 de 8Retardo
comprobar el jumper DELAY SND y que el LED SIRENAS TEMPORIZADAS coincide con lo previsto.
Paso 8 de 8Cerrar
salir de prueba con PRUEBA, ACTIVAR SIRENAS si se desconectaron, RESET, solo SERVICIO encendido, llave cerrada, y anotar en acta y libro de registro.
Procedimientos paso a paso
Cada procedimiento está plegado: pulsa en su título. Todos exigen la llave abierta.
Silenciar el zumbador (manual, secc. 6.3.5)SILENCIAR CENTRAL
- Pulse SILENCIAR CENTRAL.
Se para el zumbador y se enciende el LED SILENCIAR CENTRAL. Si llega un evento nuevo, el zumbador vuelve a sonar y el LED se apaga.
Parar las sirenas en una alarma (manual, secc. 6.3.4, 6.4.2)SILENCIAR SIRENAS con sirenas sonando
- Con las sirenas sonando, pulse SILENCIAR SIRENAS.
Las sirenas se desactivan y se enciende el LED SILENCIAR SIRENAS. Si se pulsa durante un retardo en curso, el retardo se anula y las sirenas no llegan a sonar. Cuidado: en reposo, la misma tecla desconecta las sirenas (procedimiento 7).
Rearmar la central (manual, secc. 6.3.6)Reponer la causa · RESET
- Elimine la causa: si fue un pulsador, repóngalo (criterio A2J).
- Pulse RESET.
La central vuelve a reposo. El manual no recomienda rearmar hasta haber solucionado la causa de la alarma (secc. 6.4.2). La salida 24RES se corta 3 s, lo que rearma equipos alimentados por ella, como barreras (secc. 4.4.2).
Anular (desconectar) una zona (manual, secc. 6.3.1, 6.4.4)Tecla de zona × 2
- Pulse la tecla de la zona una vez: la zona pasa a prueba (PRUEBA y AVERIA ZONA parpadean).
- Pulse la misma tecla otra vez: la zona queda desconectada (AVERIA ZONA fijo y ANULAR fijo).
- Si la zona estaba en alarma, pulse RESET (criterio A2J).
Con la zona desconectada, la central no refleja ninguna incidencia ni evento en ella: el manual pide limitar esta maniobra. Mientras dure, vigilancia complementaria en esa zona.
Volver a conectar una zona (manual, secc. 6.4.4)Tecla de zona × 1 sobre zona desconectada
- Con la zona desconectada (AVERIA ZONA fijo), pulse su tecla una vez.
La zona queda conectada; se apaga su LED amarillo y, si no queda nada más desconectado, el LED ANULAR.
Prueba de zona (mantenimiento) (manual, secc. 6.4.5)Tecla de zona × 1 · salir con PRUEBA
Paso 1 de 4
Pulse la tecla de la zona una vez. PRUEBA y AVERIA ZONA de esa zona parpadean.
Paso 2 de 4
Provoque la alarma en los detectores y pulsadores de la zona.
Paso 3 de 4
Cada alarma se refleja en la central 3 s; después se rearma sola.
Paso 4 de 4
Para terminar, pulse PRUEBA.
Nota: en la secc. 6.4.5 el manual incluye la tecla de zona en la lista de acciones para «eliminar» el modo prueba, pero en esa misma línea dice que la activa; la segunda pulsación de la tecla de zona desconecta la zona (secc. 6.3.1). Por eso aquí se sale siempre con PRUEBA (secc. 6.3.2 y 6.4.5).
Desconectar y conectar las sirenas (manual, secc. 6.4.4)SILENCIAR SIRENAS en reposo · ACTIVAR SIRENAS para conectar
- Desconectar: en reposo, con las sirenas conectadas, pulse SILENCIAR SIRENAS. Se encienden ANULAR y SIRENAS FALLO/ANULADAS fijos.
- Conectar: pulse ACTIVAR SIRENAS.
Útil durante pruebas para no molestar a los ocupantes; recuerde conectarlas al terminar (criterio A2J).
Evacuación general (manual, secc. 6.3.3)ACTIVAR SIRENAS
- Pulse ACTIVAR SIRENAS.
Las sirenas se activan de inmediato, sin retardo. Si ya estaban disparadas, la tecla no tiene efecto (secc. 6.4.2). También pueden activarse a distancia cerrando la entrada externa INT EX (secc. 4.3).
Prueba de indicadores (manual, secc. 6.3.2)PRUEBA mantenida
- Mantenga pulsada PRUEBA unos segundos.
Todos los indicadores se encienden fijos unos segundos. Si hay avería de alimentación, se muestra de inmediato (normalmente puede tardar varios minutos en indicarse, secc. 5.3).
Conexionado y datos eléctricos (secc. 4 y 11)Zonas, bases, pulsadores, sirenas, retardo por jumper, entrada de evacuación, 24AUX/24RES, relés, red, baterías y orden de arranque.
| Elemento | Dato del fabricante |
|---|---|
| Zona | Desde la regleta hasta la resistencia final 4K7, sin derivaciones en estrella y sin la 4K7 en la regleta si la zona está en uso. Zona sin uso: 4K7 en bornes (secc. 4.1). 18–29 Vdc, 84 mA, 2 km, 44 Ω, 500 nF, trenzado 2×1,5 mm² (secc. 11). |
| Base de detector | Positivo en el contacto 1 de entrada y salida; negativo entra por el 4 y sale por el 3 (secc. 4.1.1). Compatible con la gama convencional; con terceros no se garantiza. |
| Pulsadores | Resistencia de alarma interna o añadida de 100 Ω 2 W; 4K7 al final. Entre 1,2 y 1,5 m del suelo, máx. 30 m entre ellos (secc. 4.1.2). |
| Sirenas SND1 / SND2 | 2 salidas supervisadas, 450 mA cada una, fusible 500 mA F, 4K7 al final, sin derivaciones; sin uso: 4K7 en bornes. No polarizadas: diodo 1N4007 (secc. 4.2, 11). |
| Retardo de sirenas | Tira de pines DELAY SND, abajo a la izquierda del circuito: de 0 a 10 min con jumper (secc. 4.2.1). |
| Entrada de evacuación | Bornes INT EX: un cortocircuito activa las sirenas (secc. 4.3). |
| 24AUX / 24RES | 500 mA en total, fusible común 500 mA F. 24AUX no recomendada para cargas con consumo en reposo. 24RES se corta 3 s al rearmar (secc. 4.4, 11). |
| Relés ALARM / FAULT | C-NC-NA, libres de tensión, 2 A a 30 Vdc. El de avería está energizado en reposo (secc. 4.5, 11). |
| Red | 230 Vac por magnetotérmico bipolar exterior, cable 1,5 mm², tierra más larga, fusible 4 A T. No usar el fusible de la regleta para desconectar (secc. 3.3.5, 3.3.6.1, 11). |
| Baterías | 2 × 12 V en serie; 2,3 Ah en horizontal o 7 Ah en vertical. Cargador 27,6 V a 20 °C, 350 mA, fusible 2 A F (secc. 3.3.6.2, 11). |
| Arranque | Primero red, después baterías. Solo con baterías: pulsar la tecla BAT (secc. 5.2). |
Problemas comunes (secc. 10)La tabla de diagnóstico del fabricante: qué comprobar según la combinación de LED.
| Síntoma | Qué comprobar |
|---|---|
| SERVICIO apagado | Red 230 V, fusible de red, batería y fusible de batería. |
| FALLO y FALLO ALIMENTACION, zumbador intermitente | Red, fusible de red, conexión de batería, fusible de batería, tensión de baterías (> 24 V), cargador 27,6 V. |
| FALLO y FUERA SERVICIO | Desconectar la batería hasta poder restablecer la red o colocar baterías cargadas. |
| FALLO y AVERIA ZONA intermitentes | Resistencia final 4K7, cruces o cortes, detector invertido, pulsador activado sin resistencia. |
| FALLO y SIRENAS FALLO/ANULADAS intermitentes | Resistencia final 4K7, cruces o cortes en la línea de sirenas, polaridad (secc. 5.1). |
Mantenimiento según el fabricante (secc. 7)Lo que pide el manual al usuario (diario y mensual) y a la mantenedora (semestral y anual).
Usuario, diario: comprobar que el LED SERVICIO indica funcionamiento normal; si no, anotar en el libro de registro y avisar a la mantenedora.
Usuario, mensual: disparar un detector o pulsador, cada mes en una zona distinta, y anotar cualquier anomalía.
Mantenedora, semestral: revisar el libro de registro, conexiones y tensión de carga de baterías, funciones de alarma, avería y auxiliares de cada zona, humedad o deterioro, y cambios estructurales.
Mantenedora, anual: poner el equipo en prueba y verificar todos los detectores y pulsadores, revisar conexiones y sujeción, y el estado de las baterías. El fabricante recomienda cambiarlas cada 4 años aunque estén bien.
Configuración por software y módulos de expansión (secc. 8 y 9)Qué se configura con el software de PC y cómo funcionan los módulos de relés.
Software de PC (secc. 9): con el cable de configuración permite configurar maniobras, cancelar retardos ante segunda alarma o alarma de pulsador, modo de confirmación de detectores, tratar el cortocircuito como alarma (pulsadores antiguos), el comportamiento de la entrada externa y la comunicación con central receptora (con kit).
Módulos de expansión (secc. 8): hasta 3 módulos de relés con tensión (más sirenas, gobernados por ACTIVAR y SILENCIAR SIRENAS) o de relés libres de tensión. En ambos, el relé n corresponde a la zona n.
Lo que despista delante de la centralOcho notas de campo: las que son interpretación de A2J van marcadas; el resto está en el manual.
- Sin llave no responde nada. No es avería: el teclado está inhibido con la llave cerrada (secc. 6.3.7).
- SILENCIAR SIRENAS en reposo desconecta las sirenas. Queda ANULAR y SIRENAS FALLO/ANULADAS fijos; se arregla con ACTIVAR SIRENAS (secc. 6.4.4). Es la «avería» más tonta y más frecuente (criterio A2J).
- Una pulsación de zona no anula: pone en prueba. Hacen falta dos. Una zona olvidada en prueba deja PRUEBA y su amarillo parpadeando (secc. 6.3.1).
- Amarillo de zona: intermitente o fijo cambian todo. Intermitente = avería o prueba; fijo = anulada (secc. 6.1.2).
- Rojo fijo = pulsador. Si no se repone, la alarma vuelve tras el RESET (criterio A2J sobre secc. 6.1.1).
- Las averías se borran solas cuando desaparece la causa: que ya no se vea no significa que nadie la haya reparado. Pregunta y revisa el libro de registro (secc. 6.4.3; criterio A2J).
- La avería de alimentación puede tardar minutos en aparecer; la tecla PRUEBA la muestra de inmediato (secc. 5.3, 6.3.2).
- Zona anulada = zona ciega. La central no refleja ninguna incidencia en ella (secc. 6.4.4).
Datos del manual que no cuadranCómo salir del modo prueba, periodicidad de mantenimiento y gama de modelos.
- Salir del modo prueba. En la secc. 6.4.5 el manual incluye la tecla de zona entre las formas de «eliminar» el modo prueba, pero en esa misma línea dice que lo activa, y la secc. 6.3.1 dice que la segunda pulsación desconecta la zona. Criterio A2J: salir siempre con PRUEBA (secc. 6.3.2).
- Periodicidad. El manual habla de revisión semestral y anual de la mantenedora (secc. 7). En España las revisiones y sus actas siguen el RD 513/2017 y la UNE 23580-2: manda el reglamento, no la periodicidad del fabricante.
- Gama. El manual cubre las centrales convencionales de 2, 3, 4, 8, 11 y 12 zonas: lo que no depende del número de zonas vale para todas.
- Avería de alimentación. Puede tardar varios minutos en indicarse (secc. 5.3); la tecla PRUEBA la muestra al momento (secc. 6.3.2).
Libro de registro, pruebas periódicas y actas de mantenimiento (secc. 7)Lo que hace el usuario entre visitas y lo que hace el mantenedor, y por qué se suman.
- Lo que pide el manual (secc. 7): el usuario comprueba a diario el LED SERVICIO y cada mes dispara un detector o pulsador, en una zona distinta cada vez, y anota cualquier anomalía en el libro de registro de incidencias; la mantenedora lo revisa en cada visita.
- Dos capas de pruebas que se suman (criterio A2J). Las pruebas del mantenedor (UNE 23580-2, con acta firmada) y las comprobaciones del usuario entre visitas, anotadas en el libro de registro.
- Libro de registro y actas no son lo mismo. Las actas las levanta el mantenedor y se conservan al menos cinco años (RD 513/2017). El libro lo lleva el usuario de forma continua (UNE 23007-14).
Sustitución por una central actual (experiencia A2J)
Qué se conserva y qué no al cambiar una CCD-112Cableado de zonas y sirenas se aprovechan; lo que cambia son los fin de línea, las resistencias de pulsador y la configuración.
| Elemento | ¿Se conserva? | Qué hacer |
|---|---|---|
| Cableado de zonas y sirenas | Sí | Medir resistencia de bucle y aislamiento antes de conectar a la central nueva. |
| Detectores y pulsadores convencionales | Normalmente sí | Comprobar compatibilidad con la central nueva y el consumo por zona. |
| Fin de línea 4K7 de zonas y sirenas | Según central | Cambiar al valor que pida la central nueva. |
| Resistencia de pulsador (100 Ω) | Según central | Comprobar el rango de alarma manual de la central nueva. |
| Retardo, maniobras, módulos de relés | No | Anotarlos antes (jumper y software) y configurarlos de nuevo. |
| Cuadro de zonas | Sí | Actualizarlo si cambia la numeración de zonas. |
Preguntas frecuentes
¿Cómo se anula una zona en la Detnov CCD-112?
Con la llave abierta, se pulsa la tecla de la zona dos veces: la primera la pone en prueba y la segunda la desconecta (LED amarillo de zona fijo y ANULAR fijo). Para volver a conectarla, una pulsación sobre la zona desconectada.
¿Por qué no responde el teclado de la CCD-112?
Porque la llave está cerrada: con la llave cerrada el teclado está inhibido. Hay que abrirla (candado abierto) para que las teclas tengan efecto.
¿Qué significa SIRENAS FALLO/ANULADAS fijo en la CCD-112?
Que las sirenas están desconectadas. Suele pasar al pulsar SILENCIAR SIRENAS en reposo, que las desconecta. Se vuelven a conectar con ACTIVAR SIRENAS. Intermitente, en cambio, es una avería en la línea de sirenas.
¿Qué resistencia de fin de línea lleva la Detnov CCD-112?
4K7 Ω 1/4 W tanto en las zonas como en las salidas de sirena SND1 y SND2, en el último equipo de la línea y sin derivaciones. Zona o salida sin uso: la 4K7 en sus bornes.
¿Cómo se sale del modo prueba en la CCD-112?
Pulsando la tecla PRUEBA. No conviene volver a pulsar la tecla de zona: la segunda pulsación desconecta la zona en lugar de sacarla de prueba.
¿Buscas cómo funciona el sistema, no el equipo?
Empieza por el capítulo de detección y alarma del Temario y amplía en nuestra guía de detección de incendios.
Documentación de referencia
- Manual del usuario · Centrales convencionales de detección y alarma de incendio · Guía de instalación y usuario. Detnov. MI-404-m (2019-a), sección en español.
- www.detnov.com: documentación actualizada del fabricante.
- EN 54-2 y EN 54-4 (diseño de la central) y EN 54-14 (instalación y mantenimiento), citadas en el propio manual.
- UNE 23007-14 / EN 54-14: planificación, instalación y libro de registro.
- Real Decreto 513/2017, Reglamento de instalaciones de protección contra incendios.
- UNE 23580-2:2022, actas de mantenimiento de sistemas de detección y alarma de incendios.
Biblioteca técnica · Detección y alarma · Centrales de detección · Detnov CCD-112
Central Detnov CCD-112: ficha técnica y guía de manejo Convencional · 12 zonas
■ Categoría: Centrales de detección ■ Revisado: octubre 2026 ■ Fuente: manual MI-404-m (2019-a) · «secc.» = sección del manual
En resumen
- Qué es: central convencional Detnov de 12 zonas (misma gama y manual que las de 2, 3, 4, 8 y 11), hasta 32 equipos por zona, dos salidas de sirena supervisadas, relés de alarma y avería y salidas de 24 V.
- Lo que más se usa: llave abierta y después SILENCIAR CENTRAL, SILENCIAR SIRENAS y RESET; la tecla de cada zona pone en prueba (1 pulsación), desconecta (2) y vuelve a conectar.
- Lo que más despista: sin llave no responde nada; SILENCIAR SIRENAS en reposo desconecta las sirenas; y una zona en prueba se saca con PRUEBA, no con otra pulsación de zona.
Central convencional de Detnov para instalaciones pequeñas y medianas, de la misma gama que los modelos de 2, 3, 4, 8 y 11 zonas: todos comparten manual, teclado y forma de manejo; solo cambia el número de zonas. Aquí todo se lee en los LEDs del frontal: dos por zona (alarma y avería) y un bloque de indicadores generales. El teclado solo responde con la llave abierta, y una misma tecla de zona sirve para probarla, anularla y volver a conectarla, según cuántas veces se pulse. Esta ficha explica el manual con los procedimientos habituales paso a paso. Cada apartado indica la sección del manual («secc.») de la que procede.
Especificaciones rápidas
⚠️ Para el titular: el cuadro de zonas es su documento
En una central convencional la central solo dice qué zona está en alarma, nunca qué detector. Si nadie sabe qué espacios cubre cada zona, una alarma real se convierte en una búsqueda por todo el edificio.
- El titular debe tener junto a la central el cuadro de zonas relleno y al día, y los planos de la instalación.
- Cada vez que se amplíe o reforme la instalación, hay que actualizar el cuadro de zonas.
Criterio A2J: el control de la instalación debe estar siempre en manos de su titular, nunca de un tercero.
Documentos de apoyo A2J
Elaborados por A2J para el titular de la instalación, para imprimir y colocar junto a la central. No sustituyen al manual del fabricante.
Documentación del fabricante
Manual del usuario de las centrales convencionales Detnov (MI-404-m, 2019-a): instalación, conexionado, puesta en marcha, uso y mantenimiento, en español, inglés, francés e italiano. Documentación original del fabricante, reproducida como servicio a los usuarios de estos equipos; esta ficha no la sustituye. Comprueba actualizaciones en la web del fabricante: www.detnov.com.
Manual del usuario MI-404-m · 2019-a (PDF)Teclas del frontal (secc. 6.3)Llave, una tecla por zona, PRUEBA, ACTIVAR SIRENAS, SILENCIAR SIRENAS, SILENCIAR CENTRAL y RESET. Ninguna responde con la llave cerrada.
Ninguna tecla responde con la llave cerrada. Los nombres son los serigrafiados en el frontal.
| Tecla | Qué hace |
|---|---|
| LLAVE | Cerrada: teclado inhibido. Abierta (candado abierto): las teclas tienen efecto (manual, secc. 6.3.7). El manual indica que las acciones en alarma se hacen con la llave en posición ON (manual, secc. 6.4.2). |
| 1 … 12 (teclas de zona) | 1.ª pulsación: zona en modo prueba. 2.ª pulsación: zona desconectada (anulada). Con la zona desconectada, una pulsación la conecta de nuevo (manual, secc. 6.3.1 y 6.4.4). |
| PRUEBA | Pulsada unos segundos: enciende fijos todos los indicadores y muestra de inmediato cualquier avería de alimentación. Con zonas en prueba: devuelve la central al estado de reposo (manual, secc. 6.3.2). |
| ACTIVAR SIRENAS | Activa las sirenas de inmediato, sin tener en cuenta el retardo configurado. Si las sirenas estaban desconectadas, las conecta (manual, secc. 6.3.3). |
| SILENCIAR SIRENAS | Con sirenas disparadas: las desactiva. Sin sirenas disparadas: las desconecta, con LED ANULAR y SIRENAS FALLO/ANULADAS fijos. Durante un retardo en curso: lo anula y las sirenas no llegan a sonar (manual, secc. 6.3.4 y 6.4.2). |
| SILENCIAR CENTRAL | Para el zumbador interno y enciende su LED. Si el zumbador se vuelve a activar, el LED se apaga (manual, secc. 6.3.5). |
| RESET | Devuelve el sistema al estado de reposo (manual, secc. 6.3.6). Corta 3 s la salida 24RES (manual, secc. 4.4.2). |
Qué significa cada indicador y qué mirar primero (secc. 6.1, 6.2)Dos LED por zona (rojo alarma, amarillo avería) y el bloque de indicadores generales. En reposo solo SERVICIO. La tercera columna es criterio de campo de A2J.
En reposo solo debe estar encendido el LED verde SERVICIO; con retardo de sirenas configurado, también SIRENAS TEMPORIZADAS (manual, secc. 6.4.1). La tercera columna es criterio de campo de A2J, no del manual.
| LED | Qué indica (manual) | Por dónde empezar (criterio A2J) |
|---|---|---|
| ALARMA ZONA · rojo (uno por zona) | Intermitente: alarma de uno o varios detectores. Fijo: alarma de un pulsador; los pulsadores tienen prioridad (secc. 6.1.1). | Fijo: busca el pulsador activado; hay que reponerlo antes del RESET. |
| AVERIA ZONA · amarillo (uno por zona) | Intermitente: zona en avería o en prueba. Fijo: zona desconectada (secc. 6.1.2). | Intermitente con PRUEBA apagado: avería de línea (4K7, corte, cruce). Con PRUEBA encendido: zona en prueba. |
| PRUEBA · amarillo | Alguna zona en modo prueba; parpadea junto al amarillo de la zona (secc. 6.1.3). | Se quedó de una verificación o alguien pulsó una tecla de zona una vez. Sal con PRUEBA. |
| ACTIVAR SIRENAS · amarillo | Intermitente: las sirenas se dispararán al terminar el retardo. Fijo: sirenas disparadas (secc. 6.1.4). | Intermitente: hay retardo configurado en los jumpers. |
| SILENCIAR SIRENAS · amarillo | Se pulsó silenciar sirenas tras dispararse (secc. 6.1.5). | — |
| SILENCIAR CENTRAL · amarillo | Zumbador interno parado con la tecla (secc. 6.1.6). | — |
| FALLO SISTEMA · amarillo | Situación crítica: el sistema no está operativo (secc. 6.1.7). | No se resuelve desde el frontal: diagnóstico de placa. |
| FALLO ALIMENTACION · amarillo | Parpadea con problema de red, baterías o sus fusibles (secc. 6.1.8). | Red, fusible de red 4 A T, fusible de batería 2 A F, tensión de baterías y cargador 27,6 V. |
| FUERA SERVICIO · amarillo | Sin red y baterías insuficientes (secc. 6.1.9). | La central no detecta nada: urgente. |
| SIRENAS TEMPORIZADAS · amarillo | Salidas de sirena con retardo configurado por jumpers (secc. 6.1.10). | Criterio A2J: sirenas sin retardo, jumper DELAY SND en 0MIN y este LED apagado. |
| SIRENAS FALLO/ANULADAS · amarillo | Intermitente: anomalía en líneas de sirenas. Fijo: sirenas anuladas (secc. 6.1.11). | Fijo sin avería: alguien pulsó SILENCIAR SIRENAS en reposo. ACTIVAR SIRENAS las conecta. |
| SERVICIO · verde | Equipo alimentado, por red o por baterías (secc. 6.1.12). | Apagado: red, fusibles y baterías antes que nada. |
| ALARMA · rojo | Alarma general. Intermitente: por detector. Fijo: por pulsador (secc. 6.1.13). | Mira qué ALARMA ZONA acompaña. |
| ANULAR · amarillo | Alguna zona o las sirenas desconectadas (secc. 6.1.14). | Mira qué AVERIA ZONA está fijo o si SIRENAS FALLO/ANULADAS está fijo. |
| FALLO · amarillo | Parpadea con cualquier avería; el origen lo dan los indicadores individuales (secc. 6.1.15). | Nunca te quedes en este LED: busca cuál otro lo acompaña. |
Zumbador (secc. 6.2): alarma, fijo · avería sin alarma, intermitente · fallo de sistema, fijo.
Llave y niveles de acceso (secc. 6.3.7)Sin llave solo se ven los LED; con la llave abierta, todas las teclas. La configuración avanzada se hace con software de PC.
| Nivel | Cómo se entra | Qué permite |
|---|---|---|
| Usuario | Llave cerrada. | Ver los LED y oír el zumbador. El teclado está inhibido. |
| Operación | Llave abierta (candado abierto). El manual pide hacer las acciones en alarma con la llave en ON (secc. 6.4.2). | Todas las teclas: silenciar, sirenas, prueba, anular y conectar zonas, RESET. |
| Instalador | Tapa abierta: jumpers (retardo DELAY SND) y software de PC con cable (secc. 9). | Retardo de sirenas, maniobras, confirmación de detectores, cortocircuito como alarma, entrada externa, receptora. |
No hay contraseña: la seguridad es la llave. Criterio A2J: la llave la custodia el responsable de la instalación, nunca puesta en la cerradura.

¿Tu central Detnov CCD-112 da avería y no localizas la causa?
Somos empresa mantenedora e instaladora habilitada. Medimos la línea de zona y las salidas de sirena, revisamos los fin de línea y, si la central no admite reparación, valoramos la sustitución y te decimos qué implica en tu instalación. Contáctanos:
Estados de la central: cómo se ve cada uno y qué se puede hacer (secc. 6.4)Reposo, alarma, avería, desconexión, prueba, fuera de servicio y fallo de sistema.
| Estado | Cómo se ve | Qué se puede hacer |
|---|---|---|
| Reposo (secc. 6.4.1) | Solo SERVICIO; SIRENAS TEMPORIZADAS si hay retardo. | — |
| Alarma (secc. 6.4.2) | ALARMA y ALARMA ZONA (intermitente detector / fijo pulsador) · zumbador continuo · relé de alarma · sirenas tras el retardo. | SILENCIAR CENTRAL · RESET (no recomendado hasta resolver la causa) · ACTIVAR SIRENAS anula el retardo · SILENCIAR SIRENAS las para o anula el retardo en curso. |
| Avería (secc. 6.4.3) | FALLO intermitente + el LED del tipo de avería (zona, alimentación, sirenas) · zumbador intermitente · relé de avería. | SILENCIAR CENTRAL · RESET. Las averías son autorrearmables: al resolverse dejan de indicarse. |
| Desconexión (secc. 6.4.4) | ANULAR fijo · AVERIA ZONA fijo en la zona anulada · SIRENAS FALLO/ANULADAS fijo si son las sirenas. | Tecla de zona para conectar · ACTIVAR SIRENAS para conectar sirenas. |
| Prueba (secc. 6.4.5) | PRUEBA y AVERIA ZONA de la zona en parpadeo. | Cada alarma provocada se muestra 3 s y la central se rearma sola. Salir con PRUEBA. |
| Fuera de servicio (secc. 6.4.6) | Sin red y baterías por debajo de 22 V · FALLO intermitente · FUERA SERVICIO fijo · zumbador fijo · relé de avería. No hay detección de alarmas ni averías. | Silenciar zumbador, recuperar la red o cambiar baterías por otras cargadas. |
| Fallo de sistema (secc. 6.4.7) | FALLO fijo · FUERA SERVICIO fijo · zumbador fijo · relé de avería. | Servicio técnico. |
Guía de aplicación: por dónde empezar según lo que ves
Entrada por síntoma, para el técnico y para el responsable de la instalación. Lo que no es texto del manual está marcado como criterio A2J.
Caso práctico: FALLO y AVERIA ZONA intermitentesLa avería más frecuente en una convencional: la línea de una zona. Se resuelve con el polímetro y el fin de línea de 4K7.
Paso 1 de 6Lee el frontal
FALLO intermitente y el amarillo de una zona intermitente. Abre la llave y pulsa SILENCIAR CENTRAL. Si PRUEBA también parpadea, no es avería: la zona está en prueba (sal con PRUEBA).
Paso 2 de 6Mide la línea en la regleta
Con la zona desconectada de la regleta, resistencia entre + y −: unos 4,7 kΩ es la línea bien cerrada; infinito, corte o falta la 4K7; casi 0 Ω, cruce.
Paso 3 de 6Línea abierta
recorre la zona hasta el último equipo y comprueba la 4K7; revisa bases (positivo en el contacto 1, negativo entra por el 4 y sale por el 3) y detectores fuera de su base o invertidos.
Paso 4 de 6Cruce o corto
divide la línea. Un pulsador sin su resistencia de 100 Ω da corto, no alarma (secc. 4.1.2, 10).
Paso 5 de 6Límites de la línea
máximo 44 Ω de bucle, 500 nF, 2 km y 32 equipos (secc. 11). Una zona larga al límite da averías intermitentes.
Paso 6 de 6Cierra
Reconecta, comprueba que la avería desaparece sola (son autorrearmables), RESET y anota la causa en el libro de registro.
Criterio A2J: la 4K7 de una zona en uso va en el último equipo, nunca en la regleta. Si alguien la dejó en bornes «para quitar la avería», la zona no supervisa su cableado.
Los 7 avisos más frecuentes en una CCD-112 y qué hacerLo que dice el cliente o se ve en el frontal → qué significa → qué hacer.
| Lo que se ve o dice el cliente | Qué significa | Qué hacer |
|---|---|---|
| «No hace caso a ninguna tecla» | Llave cerrada: teclado inhibido. | Abrir la llave. |
| SIRENAS FALLO/ANULADAS y ANULAR fijos | Alguien pulsó SILENCIAR SIRENAS en reposo: sirenas desconectadas. | ACTIVAR SIRENAS las conecta (procedimiento 7). |
| PRUEBA y un amarillo de zona parpadeando | Zona en prueba: alguien pulsó la tecla de zona una vez. | Pulsar PRUEBA. |
| Amarillo de zona fijo y ANULAR fijo | Zona desconectada: no detecta. | Una pulsación de su tecla la conecta (procedimiento 5). |
| FALLO y FALLO ALIMENTACION | Red, fusible de red 4 A T, batería, fusible 2 A F o cargador. | Revisar por ese orden; baterías por encima de 24 V y cargador a 27,6 V. |
| FUERA SERVICIO | Sin red y baterías por debajo de 22 V: no detecta nada. | Urgente: restablecer la red o poner baterías cargadas. |
| Rojo de zona fijo que vuelve tras RESET | Pulsador accionado sin reponer. | Localizar y reponer el pulsador, después RESET. |
Revisión trimestral con una CCD-112: 8 pasos en el orden del frontalLo que se mira y se prueba en cada revisión, encajado con el acta UNE 23580-2 y con el mantenimiento del manual (secc. 7).
Paso 1 de 8Antes de tocar
foto del frontal, lectura del libro de registro y del cuadro de zonas.
Paso 2 de 8Llave abierta
y prueba de indicadores: PRUEBA mantenida unos segundos (procedimiento 9). Muestra también la avería de alimentación de inmediato.
Paso 3 de 8Nada anulado ni en prueba
ANULAR, PRUEBA y SIRENAS FALLO/ANULADAS apagados.
Paso 4 de 8Sirenas desconectadas
si no deben sonar en las pruebas: SILENCIAR SIRENAS en reposo (procedimiento 7).
Paso 5 de 8Prueba de zona
una pulsación de la tecla de zona y probar sus equipos; cada alarma se muestra 3 s y se rearma sola (procedimiento 6). Al menos un equipo por zona cada trimestre; todos, una vez al año.
Paso 6 de 8Alimentación
tensión de baterías (por encima de 24 V), cargador 27,6 V, fusibles; el fabricante aconseja cambiarlas cada 4 años.
Paso 7 de 8Retardo
comprobar el jumper DELAY SND y que el LED SIRENAS TEMPORIZADAS coincide con lo previsto.
Paso 8 de 8Cerrar
salir de prueba con PRUEBA, ACTIVAR SIRENAS si se desconectaron, RESET, solo SERVICIO encendido, llave cerrada, y anotar en acta y libro de registro.
Procedimientos paso a paso
Cada procedimiento está plegado: pulsa en su título. Todos exigen la llave abierta.
Silenciar el zumbador (manual, secc. 6.3.5)SILENCIAR CENTRAL
- Pulse SILENCIAR CENTRAL.
Se para el zumbador y se enciende el LED SILENCIAR CENTRAL. Si llega un evento nuevo, el zumbador vuelve a sonar y el LED se apaga.
Parar las sirenas en una alarma (manual, secc. 6.3.4, 6.4.2)SILENCIAR SIRENAS con sirenas sonando
- Con las sirenas sonando, pulse SILENCIAR SIRENAS.
Las sirenas se desactivan y se enciende el LED SILENCIAR SIRENAS. Si se pulsa durante un retardo en curso, el retardo se anula y las sirenas no llegan a sonar. Cuidado: en reposo, la misma tecla desconecta las sirenas (procedimiento 7).
Rearmar la central (manual, secc. 6.3.6)Reponer la causa · RESET
- Elimine la causa: si fue un pulsador, repóngalo (criterio A2J).
- Pulse RESET.
La central vuelve a reposo. El manual no recomienda rearmar hasta haber solucionado la causa de la alarma (secc. 6.4.2). La salida 24RES se corta 3 s, lo que rearma equipos alimentados por ella, como barreras (secc. 4.4.2).
Anular (desconectar) una zona (manual, secc. 6.3.1, 6.4.4)Tecla de zona × 2
- Pulse la tecla de la zona una vez: la zona pasa a prueba (PRUEBA y AVERIA ZONA parpadean).
- Pulse la misma tecla otra vez: la zona queda desconectada (AVERIA ZONA fijo y ANULAR fijo).
- Si la zona estaba en alarma, pulse RESET (criterio A2J).
Con la zona desconectada, la central no refleja ninguna incidencia ni evento en ella: el manual pide limitar esta maniobra. Mientras dure, vigilancia complementaria en esa zona.
Volver a conectar una zona (manual, secc. 6.4.4)Tecla de zona × 1 sobre zona desconectada
- Con la zona desconectada (AVERIA ZONA fijo), pulse su tecla una vez.
La zona queda conectada; se apaga su LED amarillo y, si no queda nada más desconectado, el LED ANULAR.
Prueba de zona (mantenimiento) (manual, secc. 6.4.5)Tecla de zona × 1 · salir con PRUEBA
Paso 1 de 4
Pulse la tecla de la zona una vez. PRUEBA y AVERIA ZONA de esa zona parpadean.
Paso 2 de 4
Provoque la alarma en los detectores y pulsadores de la zona.
Paso 3 de 4
Cada alarma se refleja en la central 3 s; después se rearma sola.
Paso 4 de 4
Para terminar, pulse PRUEBA.
Nota: en la secc. 6.4.5 el manual incluye la tecla de zona en la lista de acciones para «eliminar» el modo prueba, pero en esa misma línea dice que la activa; la segunda pulsación de la tecla de zona desconecta la zona (secc. 6.3.1). Por eso aquí se sale siempre con PRUEBA (secc. 6.3.2 y 6.4.5).
Desconectar y conectar las sirenas (manual, secc. 6.4.4)SILENCIAR SIRENAS en reposo · ACTIVAR SIRENAS para conectar
- Desconectar: en reposo, con las sirenas conectadas, pulse SILENCIAR SIRENAS. Se encienden ANULAR y SIRENAS FALLO/ANULADAS fijos.
- Conectar: pulse ACTIVAR SIRENAS.
Útil durante pruebas para no molestar a los ocupantes; recuerde conectarlas al terminar (criterio A2J).
Evacuación general (manual, secc. 6.3.3)ACTIVAR SIRENAS
- Pulse ACTIVAR SIRENAS.
Las sirenas se activan de inmediato, sin retardo. Si ya estaban disparadas, la tecla no tiene efecto (secc. 6.4.2). También pueden activarse a distancia cerrando la entrada externa INT EX (secc. 4.3).
Prueba de indicadores (manual, secc. 6.3.2)PRUEBA mantenida
- Mantenga pulsada PRUEBA unos segundos.
Todos los indicadores se encienden fijos unos segundos. Si hay avería de alimentación, se muestra de inmediato (normalmente puede tardar varios minutos en indicarse, secc. 5.3).
Conexionado y datos eléctricos (secc. 4 y 11)Zonas, bases, pulsadores, sirenas, retardo por jumper, entrada de evacuación, 24AUX/24RES, relés, red, baterías y orden de arranque.
| Elemento | Dato del fabricante |
|---|---|
| Zona | Desde la regleta hasta la resistencia final 4K7, sin derivaciones en estrella y sin la 4K7 en la regleta si la zona está en uso. Zona sin uso: 4K7 en bornes (secc. 4.1). 18–29 Vdc, 84 mA, 2 km, 44 Ω, 500 nF, trenzado 2×1,5 mm² (secc. 11). |
| Base de detector | Positivo en el contacto 1 de entrada y salida; negativo entra por el 4 y sale por el 3 (secc. 4.1.1). Compatible con la gama convencional; con terceros no se garantiza. |
| Pulsadores | Resistencia de alarma interna o añadida de 100 Ω 2 W; 4K7 al final. Entre 1,2 y 1,5 m del suelo, máx. 30 m entre ellos (secc. 4.1.2). |
| Sirenas SND1 / SND2 | 2 salidas supervisadas, 450 mA cada una, fusible 500 mA F, 4K7 al final, sin derivaciones; sin uso: 4K7 en bornes. No polarizadas: diodo 1N4007 (secc. 4.2, 11). |
| Retardo de sirenas | Tira de pines DELAY SND, abajo a la izquierda del circuito: de 0 a 10 min con jumper (secc. 4.2.1). |
| Entrada de evacuación | Bornes INT EX: un cortocircuito activa las sirenas (secc. 4.3). |
| 24AUX / 24RES | 500 mA en total, fusible común 500 mA F. 24AUX no recomendada para cargas con consumo en reposo. 24RES se corta 3 s al rearmar (secc. 4.4, 11). |
| Relés ALARM / FAULT | C-NC-NA, libres de tensión, 2 A a 30 Vdc. El de avería está energizado en reposo (secc. 4.5, 11). |
| Red | 230 Vac por magnetotérmico bipolar exterior, cable 1,5 mm², tierra más larga, fusible 4 A T. No usar el fusible de la regleta para desconectar (secc. 3.3.5, 3.3.6.1, 11). |
| Baterías | 2 × 12 V en serie; 2,3 Ah en horizontal o 7 Ah en vertical. Cargador 27,6 V a 20 °C, 350 mA, fusible 2 A F (secc. 3.3.6.2, 11). |
| Arranque | Primero red, después baterías. Solo con baterías: pulsar la tecla BAT (secc. 5.2). |
Problemas comunes (secc. 10)La tabla de diagnóstico del fabricante: qué comprobar según la combinación de LED.
| Síntoma | Qué comprobar |
|---|---|
| SERVICIO apagado | Red 230 V, fusible de red, batería y fusible de batería. |
| FALLO y FALLO ALIMENTACION, zumbador intermitente | Red, fusible de red, conexión de batería, fusible de batería, tensión de baterías (> 24 V), cargador 27,6 V. |
| FALLO y FUERA SERVICIO | Desconectar la batería hasta poder restablecer la red o colocar baterías cargadas. |
| FALLO y AVERIA ZONA intermitentes | Resistencia final 4K7, cruces o cortes, detector invertido, pulsador activado sin resistencia. |
| FALLO y SIRENAS FALLO/ANULADAS intermitentes | Resistencia final 4K7, cruces o cortes en la línea de sirenas, polaridad (secc. 5.1). |
Mantenimiento según el fabricante (secc. 7)Lo que pide el manual al usuario (diario y mensual) y a la mantenedora (semestral y anual).
Usuario, diario: comprobar que el LED SERVICIO indica funcionamiento normal; si no, anotar en el libro de registro y avisar a la mantenedora.
Usuario, mensual: disparar un detector o pulsador, cada mes en una zona distinta, y anotar cualquier anomalía.
Mantenedora, semestral: revisar el libro de registro, conexiones y tensión de carga de baterías, funciones de alarma, avería y auxiliares de cada zona, humedad o deterioro, y cambios estructurales.
Mantenedora, anual: poner el equipo en prueba y verificar todos los detectores y pulsadores, revisar conexiones y sujeción, y el estado de las baterías. El fabricante recomienda cambiarlas cada 4 años aunque estén bien.
Configuración por software y módulos de expansión (secc. 8 y 9)Qué se configura con el software de PC y cómo funcionan los módulos de relés.
Software de PC (secc. 9): con el cable de configuración permite configurar maniobras, cancelar retardos ante segunda alarma o alarma de pulsador, modo de confirmación de detectores, tratar el cortocircuito como alarma (pulsadores antiguos), el comportamiento de la entrada externa y la comunicación con central receptora (con kit).
Módulos de expansión (secc. 8): hasta 3 módulos de relés con tensión (más sirenas, gobernados por ACTIVAR y SILENCIAR SIRENAS) o de relés libres de tensión. En ambos, el relé n corresponde a la zona n.
Lo que despista delante de la centralOcho notas de campo: las que son interpretación de A2J van marcadas; el resto está en el manual.
- Sin llave no responde nada. No es avería: el teclado está inhibido con la llave cerrada (secc. 6.3.7).
- SILENCIAR SIRENAS en reposo desconecta las sirenas. Queda ANULAR y SIRENAS FALLO/ANULADAS fijos; se arregla con ACTIVAR SIRENAS (secc. 6.4.4). Es la «avería» más tonta y más frecuente (criterio A2J).
- Una pulsación de zona no anula: pone en prueba. Hacen falta dos. Una zona olvidada en prueba deja PRUEBA y su amarillo parpadeando (secc. 6.3.1).
- Amarillo de zona: intermitente o fijo cambian todo. Intermitente = avería o prueba; fijo = anulada (secc. 6.1.2).
- Rojo fijo = pulsador. Si no se repone, la alarma vuelve tras el RESET (criterio A2J sobre secc. 6.1.1).
- Las averías se borran solas cuando desaparece la causa: que ya no se vea no significa que nadie la haya reparado. Pregunta y revisa el libro de registro (secc. 6.4.3; criterio A2J).
- La avería de alimentación puede tardar minutos en aparecer; la tecla PRUEBA la muestra de inmediato (secc. 5.3, 6.3.2).
- Zona anulada = zona ciega. La central no refleja ninguna incidencia en ella (secc. 6.4.4).
Datos del manual que no cuadranCómo salir del modo prueba, periodicidad de mantenimiento y gama de modelos.
- Salir del modo prueba. En la secc. 6.4.5 el manual incluye la tecla de zona entre las formas de «eliminar» el modo prueba, pero en esa misma línea dice que lo activa, y la secc. 6.3.1 dice que la segunda pulsación desconecta la zona. Criterio A2J: salir siempre con PRUEBA (secc. 6.3.2).
- Periodicidad. El manual habla de revisión semestral y anual de la mantenedora (secc. 7). En España las revisiones y sus actas siguen el RD 513/2017 y la UNE 23580-2: manda el reglamento, no la periodicidad del fabricante.
- Gama. El manual cubre las centrales convencionales de 2, 3, 4, 8, 11 y 12 zonas: lo que no depende del número de zonas vale para todas.
- Avería de alimentación. Puede tardar varios minutos en indicarse (secc. 5.3); la tecla PRUEBA la muestra al momento (secc. 6.3.2).
Libro de registro, pruebas periódicas y actas de mantenimiento (secc. 7)Lo que hace el usuario entre visitas y lo que hace el mantenedor, y por qué se suman.
- Lo que pide el manual (secc. 7): el usuario comprueba a diario el LED SERVICIO y cada mes dispara un detector o pulsador, en una zona distinta cada vez, y anota cualquier anomalía en el libro de registro de incidencias; la mantenedora lo revisa en cada visita.
- Dos capas de pruebas que se suman (criterio A2J). Las pruebas del mantenedor (UNE 23580-2, con acta firmada) y las comprobaciones del usuario entre visitas, anotadas en el libro de registro.
- Libro de registro y actas no son lo mismo. Las actas las levanta el mantenedor y se conservan al menos cinco años (RD 513/2017). El libro lo lleva el usuario de forma continua (UNE 23007-14).
Sustitución por una central actual (experiencia A2J)
Qué se conserva y qué no al cambiar una CCD-112Cableado de zonas y sirenas se aprovechan; lo que cambia son los fin de línea, las resistencias de pulsador y la configuración.
| Elemento | ¿Se conserva? | Qué hacer |
|---|---|---|
| Cableado de zonas y sirenas | Sí | Medir resistencia de bucle y aislamiento antes de conectar a la central nueva. |
| Detectores y pulsadores convencionales | Normalmente sí | Comprobar compatibilidad con la central nueva y el consumo por zona. |
| Fin de línea 4K7 de zonas y sirenas | Según central | Cambiar al valor que pida la central nueva. |
| Resistencia de pulsador (100 Ω) | Según central | Comprobar el rango de alarma manual de la central nueva. |
| Retardo, maniobras, módulos de relés | No | Anotarlos antes (jumper y software) y configurarlos de nuevo. |
| Cuadro de zonas | Sí | Actualizarlo si cambia la numeración de zonas. |
Preguntas frecuentes
¿Cómo se anula una zona en la Detnov CCD-112?
Con la llave abierta, se pulsa la tecla de la zona dos veces: la primera la pone en prueba y la segunda la desconecta (LED amarillo de zona fijo y ANULAR fijo). Para volver a conectarla, una pulsación sobre la zona desconectada.
¿Por qué no responde el teclado de la CCD-112?
Porque la llave está cerrada: con la llave cerrada el teclado está inhibido. Hay que abrirla (candado abierto) para que las teclas tengan efecto.
¿Qué significa SIRENAS FALLO/ANULADAS fijo en la CCD-112?
Que las sirenas están desconectadas. Suele pasar al pulsar SILENCIAR SIRENAS en reposo, que las desconecta. Se vuelven a conectar con ACTIVAR SIRENAS. Intermitente, en cambio, es una avería en la línea de sirenas.
¿Qué resistencia de fin de línea lleva la Detnov CCD-112?
4K7 Ω 1/4 W tanto en las zonas como en las salidas de sirena SND1 y SND2, en el último equipo de la línea y sin derivaciones. Zona o salida sin uso: la 4K7 en sus bornes.
¿Cómo se sale del modo prueba en la CCD-112?
Pulsando la tecla PRUEBA. No conviene volver a pulsar la tecla de zona: la segunda pulsación desconecta la zona en lugar de sacarla de prueba.
¿Buscas cómo funciona el sistema, no el equipo?
Empieza por el capítulo de detección y alarma del Temario y amplía en nuestra guía de detección de incendios.
Documentación de referencia
- Manual del usuario · Centrales convencionales de detección y alarma de incendio · Guía de instalación y usuario. Detnov. MI-404-m (2019-a), sección en español.
- www.detnov.com: documentación actualizada del fabricante.
- EN 54-2 y EN 54-4 (diseño de la central) y EN 54-14 (instalación y mantenimiento), citadas en el propio manual.
- UNE 23007-14 / EN 54-14: planificación, instalación y libro de registro.
- Real Decreto 513/2017, Reglamento de instalaciones de protección contra incendios.
- UNE 23580-2:2022, actas de mantenimiento de sistemas de detección y alarma de incendios.
